CHAP PRES. Ref. 506 7-518 7
Utilización:
Los espárragos roscados remachables Chap-pres con dentado inclinado son idóneos para reproducir uniones atornilladas, que sean resistentes al desgaste y soporte grnades cargas, en piezas de paredes finas a partir de 1,5 mm de espesor en materiales como tejido endurecido-epoxídico, resinas de fenol, plásticos de fibra de vídrio (por ejemplo placas de circuitos impresos), etc. También es apropiado en aluminio y magnesio.
|
|
|
Utilizacion:
Los esparragos roscadoremachables esidonea para uniones atornilladas que sean resistentes al desgaste y soporten grandes cargas, en piezas de paredes a partir de 1.5mm en materiales como el tejido endurecido-epoxidico resinas de fenol, plasticos de fibra de vidrio, etc.
Tambien apropiado en aluminio y magnesio

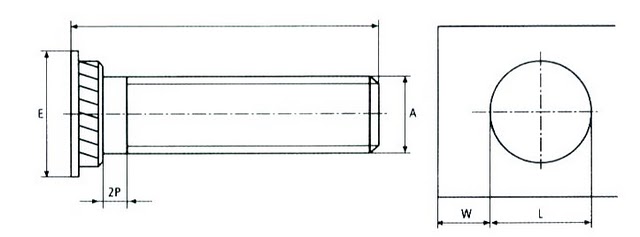

| Referencia |
Rosca
A |
largo
B |
Diámetro cabeza
E |
| 5... 7 030 |
M 3 |
6.0 a 16.0 |
6.0 |
| 5... 7 040 |
M 4 |
6.0 a 16.0 |
7.0 |
| 5... 7 050 |
M 5 |
10.0 a 18.0 |
8.0 |
Diámetro orificio tol. +0.1
L |
Distancia mínima
W |
| 4.2 |
2.4 |
| 6.4 |
3.3 |
| 6.4 |
3.3 |
Ref.(cifra despues del punto)
... . ...10
... . ...50 |
Materiales:
Acero sin templar, galvanizado
Acero inoxidable 1.4305 |
Tolerancia: ISO 2768-m, en largo 0,4mm
Rosca interior A: segun ISO 6g.
Se puede suministrar con rosca inglesa en medidas usuales
|
|
|
|
