CHAP PRES. Ref. 503 6-525 6
Utilización:
Tuerca dentada remachable especialmente indicada para uniones atornilladas de gran seguridad en piezas de paredes finas a partir de 1,5 mm en materiales como tejido de vídrio baquelizado-epoxídico, resina fenólica, plástico de fibra de vídrio (por ejemplo: placas de circuitos impresos). También es apropiado para aluminio y magnesio.
|
|
|
Utilizacion:
Tuerca dentada remachable especialmente indicada para uniones atornilladas de gran seguridad en piezas de paredes finas a partir de 1,5 mm en materiales como tejido de vidrio baquelizado-epoxidico, resina fenolica, plastico de fibra de vidrio (por ejemplo: placas de circulos impresos). Tambien es apropiado para aluminio y magnesio

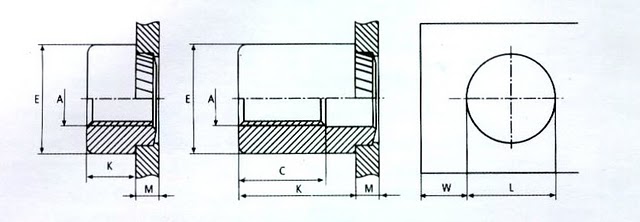

| Referencia |
Rosca interior
A |
Diámetro exterior
E |
Espesor pieza mínima
M |
Diámetro agujero receptor tol. +01
L |
Distancia mínima
W |
| 5..6 020 |
M 2 |
6.0 |
1.5 |
3.7 |
2.2 |
| 5..6 025 |
M 2.5 |
6.0 |
1.5 |
4.2 |
2.4 |
| 5..6 030 |
M 3 |
7.0 |
1.5 |
4.2 |
2.4 |
5..6 040 |
M 4 |
8.0 |
1.5 |
6.4 |
3.3 |
5..6 050 |
M 5 |
9.0 |
1.5 |
6.8 |
4.1 |
Ejemplo:
Para determinar la referencia de una tuerca remachable con dentado inclinado Chap-Pres con rosca interior M 3, altura de tuerca 8,0 mm, de acero templado y cincado.
Ref.(cifra despues del punto)
... . ...10
... . ...50 |
Materiales:
Acero sin templar, cincado, cormatizado en amarillo
Acero inoxidable 1.4305
|
Altura de la tuerca K suministrable en intervalos de 1 mm desde 3,0 hasta 25 mm
La segunda y tercera cifra de la referencia indican la altura de la tuerca K.
Con una altura de la tuerca >9,00 mm
queda un largo de rosca utilizable C de 9,00mm
Tolerancia: ISO 2768-m
Rosca interior A: segun ISO 6H
Variaciones Bajo demanda
|
|
|
|
