CHAP PRES. Ref. 503 8-525 8
Utilización:
Esta tuerca dentada remachable/distanciador es idónea para uniones atornilladas de gran seguridad en piezas de paredes finas a partir de 0.8 mm en materiales como acero, aleaciones ligeras, metales no férricos (hasta dureza de 80 Rc).
El bloqueo de las tuercas Chap-Pres sobre la pieza se efectúa con prensa.
|
|
|
Utilizacion:
Esta Tuerca dentada remachable/distanciador es idonea para uniones atornilladas de gran seguridad en piezas de paredes a partir de 0.8mm en materiales comoel acero, aleaciones ligeras, metales o ferricos (hasta dureza de 80 Rc).
El bloqueo de las tuercas Chap-Pres sobre la pieza se efectua con prensas.
| Referencia |
Espesor de chapa
M |
| 5... 8 0 |
0.8 a 1.0 |
| 5... 8 1 |
1.1 a 1.4 |
| 5... 8 2 |
1.5 a 2.3 |
| 5... 8 3 |
a partir de 2.4 |

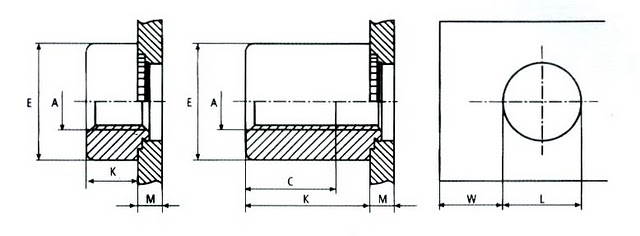

Rosca interior
A |
Diámetro exterior
E |
Diámetro agujero receptor
L +0.05 |
Distancia mínima
W |
| M 3 |
7.0 |
4.75 |
3.6 |
| M 4 |
8.0 |
5.40 |
3.8 |
| M 5 |
9.0 |
6.35 |
3.8 |
Ref.(cifra despues del punto)
... . ...10
... . ...50
... . ...70 |
Materiales:
Acero sin templar, cincado, cormatizado en amarillo
Acero inoxidable 1.4305
Aleaciones ligeras |
Altura de la tuerca K suministrable en intervalos de 1 mm desde 3,0 hasta 25 mm
La segunda y tercera cifra de la referencia indican la altura de la tuerca K.
La quita es para la subdivision del espesor de la chapa.
Con una altura de la tuerca >0.8 mm queda un largo de rosca utilizable C de 9,00mm
Tolerancia: ISO 2768-m
Rosca interior A: segun ISO 6H
Variaciones Bajo demanda
|
|
|
|
