CHAP PRES. Ref. 515 4-534 4
Utilización:
Los espárragos roscados remachables Chap-pres so idóneos para producir uniones atornilladas, que sean resistentes al desgaste y soporten grandes cargas, en piezas de paredes finas.
Por la forma de la cabeza se alcanzan valores de cargas superiores.
|
|
Utilizacion:
Los esparragos roscadoremachables esidonea para uniones atornilladas que sean resistentes al desgaste y soporten grandes cargas, en piezas de paredes finas.
Por las formas de la cabeza se alcanzan valores de cargas superiores

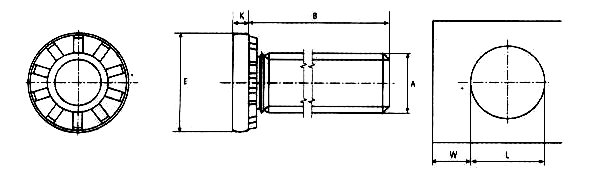

Referencia primera cifra |
Largo +0.4
B |
Métricas preferentes
|
Referencia segunda cifra |
Rosca
A |
Cabeza
|
Diámetro orificio +0.1
L |
Distancia mínima
W |
Aprieto MD
Nm |
515... |
15 |
X |
X |
X |
X |
|
...4 040... |
M 4 |
7.5 |
1.2 |
4 |
9.5 |
2.9 |
520... |
20 |
X |
X |
X |
X |
X |
...4 050... |
M 5 |
8.5 |
1.5 |
5 |
10.5 |
6.0 |
525... |
25 |
X |
X |
X |
X |
X |
...4 060... |
M 6 |
10.0 |
1.5 |
6 |
11.5 |
10.0 |
530... |
30 |
X |
X |
X |
X |
X |
...4 080... |
M 8 |
12.0 |
1.75 |
8 |
12.5 |
25.0 |
534... |
34 |
X |
X |
X |
X |
X |
...4 100... |
M 10 |
15.7 |
2.2 |
10 |
13.5 |
36.0 |
Ref.(cifra despues del punto)
... . ...10 |
Materiales:
Acero templado, cincado, cromatizado en amarillo
Otros materiales bajo demanda |
Tolerancia: ISO 2768-m,
Rosca interior A: segun ISO 6g.
Otras dimensiones bajo demanda.
Esparrago roscado remachable con pivote/piloto bajo demanda. Ver pagina de Consulta |
|
|
